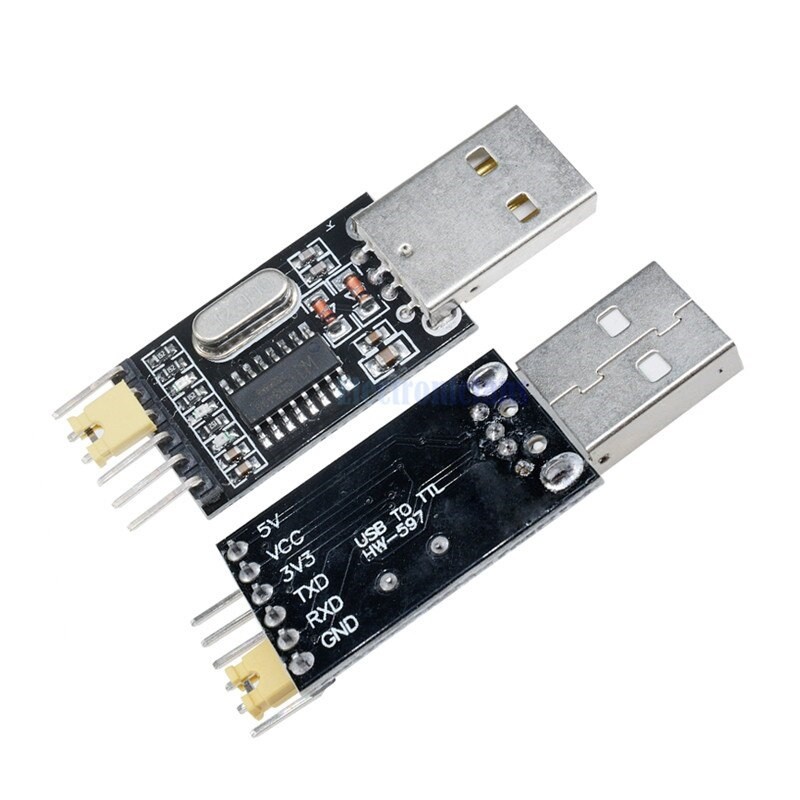

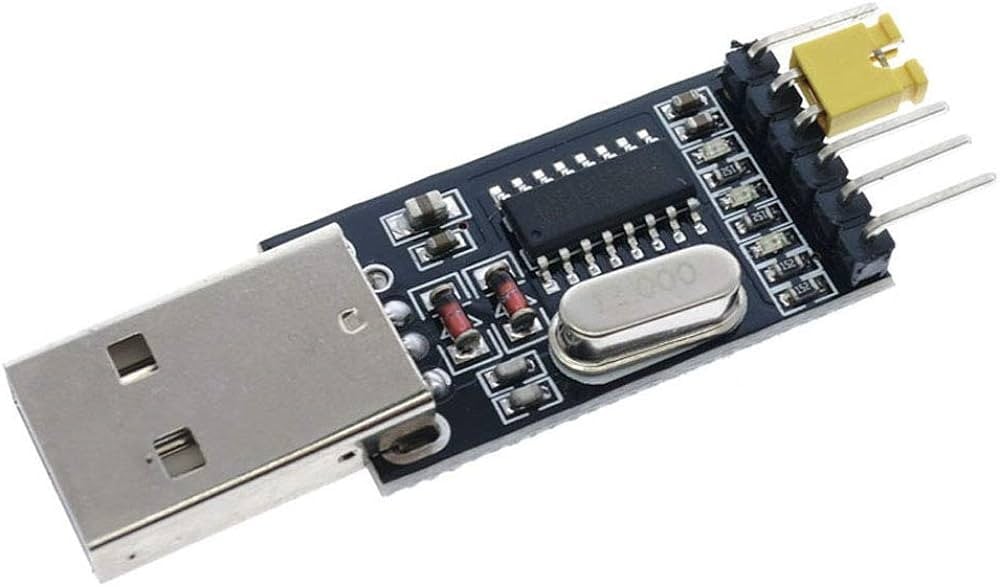

محوّل يترجم بين منفذ USB في الحاسب والمنفذ التسلسلي في المتحكمات. تحتاجه في حالتين شائعتين: الأولى برمجة اللوحات التي لا تحتوي منفذ USB أصلاً مثل ESP32-CAM ووحدات ESP-01 والمتحكمات المفردة، والثانية مراقبة ما يرسله جهازك على المنفذ التسلسلي أثناء تتبّع الأخطاء. شريحة CH340G من أكثر الشرائح استخداماً وأرخصها، وتعريفها متوفر مجاناً لكل الأنظمة. بدون هذه القطعة تبقى بعض اللوحات في الدرج لأنه لا سبيل لرفع الكود عليها.
المواصفات التقنية
| الشريحة | CH340G |
| الوظيفة | تحويل USB إلى تسلسلي TTL / UART |
| الأطراف | VCC · GND · TX · RX |
| مستوى المنطق | يدعم 5 فولت و3.3 فولت |
| التعريف | تعريف CH340 مجاني لويندوز وماك ولينكس |
الاستخدامات
رفع الكود على اللوحات التي لا تحتوي منفذ USB مثل ESP32-CAM ووحدات ESP-01، برمجة متحكمات ATmega و PIC المفردة بعد تركيب المُقلِع، مراقبة الرسائل التسلسلية أثناء تتبّع أخطاء المشروع، الاتصال بوحدات GSM و GPS و Bluetooth مباشرة من الحاسب لتجربة أوامرها، وتشخيص الأجهزة التي تخرج بيانات تسلسلية.
التوافق
يعمل مع Arduino و ESP32 و ESP8266 و PIC وأي جهاز ذي منفذ تسلسلي. قاعدة التوصيل التي يخطئ فيها الجميع: طرف TX في المحوّل يُوصل بطرف RX في اللوحة، و RX يُوصل بـ TX — أي متقاطعان لا متقابلان. تأكد أيضاً من مطابقة مستوى المنطق (3.3 أو 5 فولت) لجهد لوحتك قبل التوصيل حتى لا تتلفها.
منتجات مكمّلة
قطعة إلزامية لبرمجة وحدة ESP32-CAM. ومفيد أيضاً لتجربة أوامر لوحة A9G للاتصال GSM مباشرة من الحاسب قبل برمجتها.
