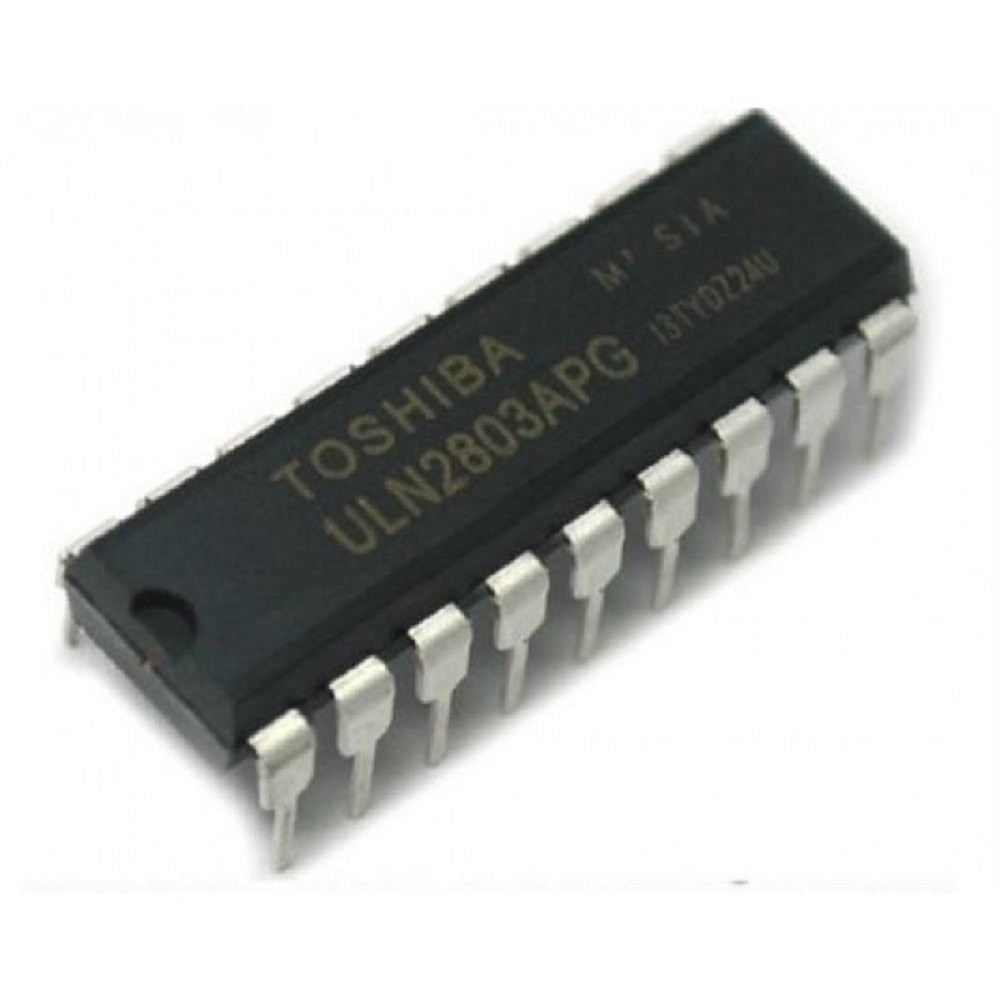

شريحة ULN2803 هي النسخة ذات الثماني قنوات من مصفوفة ترانزستورات دارلنجتون: تأخذ إشارة ضعيفة من منفذ المتحكم وتستخدمها لتشغيل حمل يحتاج تياراً أعلى بكثير مما يعطيه المنفذ. ثماني قنوات تعني أنها تطابق تماماً بايت كاملاً من منافذ المتحكم أو مخرج مسجّل إزاحة، فتُستخدم كثيراً في تشغيل بنك ريلايات أو مصفوفة LED دفعة واحدة. تحتوي على دايودات كبح داخلية تحمي دائرتك من النبضة العكسية التي تولّدها الملفات عند الإطفاء.
المواصفات التقنية
| الموديل | ULN2803 |
| عدد القنوات | 8 قنوات |
| النوع | مصفوفة ترانزستورات دارلنجتون |
| الحماية | دايودات كبح داخلية للأحمال الحثية |
| الغلاف | DIP بـ18 طرفاً |
| الدخل | يقبل إشارة منطق 5 فولت مباشرة |
الاستخدامات
تشغيل بنك ريلايات كامل من متحكم واحد، قيادة مصفوفات LED وشاشات سبع مقاطع متعددة الخانات، تشغيل الصمامات الكهربائية والمحركات الخطوية الصغيرة، لوحات تحكم صناعية مصغّرة تدير عدة أحمال، ومشاريع التخرج في أنظمة التحكم متعددة المخارج.
التوافق
تعمل مع Arduino و ESP32 و PIC وأي متحكم بمنطق 5 فولت بدون أي مكتبة برمجية — هي قطعة عتادية بحتة. مثل أختها ULN2003، هي تسحب التيار إلى الأرضي ولا تعطي جهداً موجباً، فالحمل يُوصل بين موجب المصدر ومخرج الشريحة. راعِ ألا يتجاوز مجموع تيار القنوات المشغّلة معاً الحد الذي تتحمله الشريحة.
منتجات مكمّلة
إن كانت سبع قنوات تكفيك، شريحة ULN2003 بنفس المبدأ. ولتشغيل الأجهزة الكهربائية الكبيرة، وحدة ريلاي قناة واحدة 5 فولت جاهزة بدون تلحيم.
